激光錫焊在 FPC 貼片電阻焊接中的應用

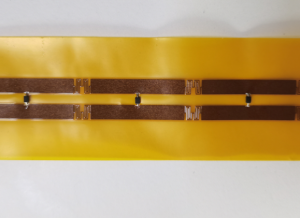

FPC 基材多為 PI 聚酰亞胺，薄、導熱差、耐高溫能力弱，銅箔很薄，常規回流焊整板高溫、烙鐵接觸施壓，極易出現基材鼓泡、碳化、銅箔剝離、線路微裂、電阻本體過熱漂移;激光錫焊屬于選擇性局部軟釬焊，是 SMT 回流焊之后補焊、局部貼裝、返修以及熱敏 FPC 模組貼片電阻的優選工藝，多用于穿戴、攝像頭模組、傳感器、車載柔性模組里 0402、0201、01005 微型貼片電阻。

一、工藝原理

采用半導體 / 光纖激光(常用 915nm、1064nm)，同軸 CCD 視覺定位，光斑聚焦對準電阻兩端焊盤，定點快速加熱錫膏 / 錫絲 / 錫球，只熔化釬料(SAC305 為主)，依靠毛細潤濕形成焊點;非接觸、瞬時加熱、熱影響區可控，母材 FPC 銅箔不熔化，搭配紅外閉環溫控可以穩定鎖定熔池溫度，規避過熱燒板。 主流兩條工藝路線：

錫膏式（最常用）：FPC 焊盤點錫膏→貼裝貼片電阻→激光定點重熔，適合小批量試制、局部追加元件、返修;平頂光斑 / 條形光斑適配電阻雙焊盤同步加熱，減少兩側浸潤不一致。

自動送絲 / 錫球噴射：先貼好電阻，再送錫填充焊點，適合焊點錫量要求穩定、潔凈度高的車規、光模塊 FPC。

二、核心優勢(對比回流焊、烙鐵)

低熱損傷，保護 PI 基材：熱量只集中在兩個焊盤，熱影響區可控制在 0.1mm 級別，不會造成 PI 起泡、膠層分層、阻焊發黃，F(xiàn)PC 薄軟板變形率極低;適合已經組裝了熱敏器件、塑膠結構件，不能二次過回流爐的半成品補電阻。

無機械應力：全程不接觸 FPC 和電阻，不存在烙鐵拖拽、擠壓，杜絕薄銅箔拉脫、柔性線路暗裂，提升彎折、振動可靠性，這是 FPC 場景最關鍵價值點。

適配超微型高密度電阻：視覺微米級對位，可穩定焊接 0201、01005 極小封裝，窄間距焊盤不容易橋連短路;回流焊鋼網在超小焊盤容易錫量失控、連錫。

單點獨立可控、可追溯：每個電阻兩個焊盤參數獨立設置，閉環溫控規避虛焊、冷焊;焊接數據、溫度曲線可記錄，滿足車規、醫療的追溯要求。

返修友好：?jiǎn)为?dú)拆焊、更換單顆貼片電阻，不破壞周邊電容、IC、FPC 走線，重工良率遠高于熱風返修臺。

三、典型落地場景

智能手表、TWS 耳機柔性 FPC 上的分壓、采樣貼片電阻;

手機 / 攝像頭 VCM 模組 FPC，搭配感光芯片、霍爾器件旁的電阻補焊;

車載傳感器柔性排線 FPC，車規級采樣電阻選擇性焊接;

軟硬結合板、FPC 與 PCB 對接區域局部追加貼片元件;

SMT 回流后虛焊、錯件的單點電阻返修。

邊界說明：不適合整板大批量全部電阻貼裝，逐點加工效率遠低于回流焊;優先做回流焊做不了、不敢過爐的局部選擇性焊接、補焊、返修工序。

四、工藝難點與量產管控要點(FPC 特有)

PI 基材易燒、鍍金層易蝕 FPC 焊盤大多鍍金，能量過高會熔蝕金層，增大接觸電阻;脈沖模式優先，避免連續激光熱量累積;光斑大小略大于焊盤，不要光斑過小能量集中燒穿基材。焊接 0402 電阻常用短脈沖、低能量密度，平頂勻光光斑比高斯光斑更不容易局部熱點。

錫膏飛濺、錫珠短路風險 微型電阻焊盤間隙極小，升溫斜率太快錫膏爆沸飛濺。對策：控制升溫速率，搭配氮?dú)獗Ｗo(hù)，選用低飛濺錫膏;條形光斑同步加熱兩端焊盤，減少單側過熱噴錫。

FPC 形變帶來定位漂移 軟板無剛性，真空吸附治具是標配，需要平整吸附、支撐焊盤區域，防止焊接受熱翹曲導致光斑偏移，出現一端焊上、一端虛焊。

浸潤一致性問題 FPC 銅箔薄、散熱快，兩側焊盤散熱條件不對稱，容易一邊潤錫飽滿、一邊潤濕不良;可以采用雙光斑同步加熱，或者分時序控溫，匹配兩端散熱差異。

虛焊隱性風險 激光加熱極快，肉眼看著光亮，IMC 金屬間化合物生長不足，冷熱循環后開路。量產建議增加紅外閉環測溫，固定熔池峰值溫度與保溫窗口，配套 AOI / 阻抗抽檢、冷熱循環 + 彎折可靠性驗證。

五、常見參數參考(錫膏重熔、0402 貼片電阻，SAC305.PI-FPC 鍍金焊盤)

光源：915nm 半導體激光，平頂光斑;

峰值溫度控制：235~255℃，保溫幾十 ms;

脈沖寬度：0.5–1.5ms，分 1~2 次脈沖，預留散熱間隔;

保護：氮?dú)饪蛇x，降低氧化、減少錫珠;

檢測：同軸視覺焊后檢查，識別少錫、連錫、偏移、碳化。

六、焊點可靠性考核重點(FPC 產品必做)

除常規電阻阻值、導通、剪切力，還需要做 FPC 專屬測試：彎折測試、高低溫循環(-40~125℃)、濕熱老化，重點核查焊點根部、FPC 銅箔引出位置是否開裂、脫層。
