激光錫焊在電芯接觸導電板焊接中的應用

電芯接觸導電板，就是連接電芯極柱 / 極耳、實現電芯串并聯匯流、同時引出 BMS 采樣信號的導電載體，材質多為鍍鎳銅、純鎳、鍍銀銅、帶鎳過渡層鋁排，形式分整塊匯流銅板、CCS 集成導電板、多通道彈性接觸彈片板三類。激光錫焊屬于釬焊（軟釬焊），不是激光熔焊，依靠激光輻射加熱錫料熔化，在母材不發生熔化的前提下形成金屬潤濕結合，核心定位就是低熱輸入、保護電芯、穩定低阻連接，適合圓柱、軟包、小方形電芯模組、戶儲、3C 電池、低速車 PACK 的導電板互聯。

一、應用場景與適配產品

圓柱電芯（18650/21700/4680）+ 導電匯流板 / 彈片板 導電板多為鍍鎳銅彈片、沖壓多觸點導電片，依靠彈性結構緊貼電芯帽，激光錫焊用于彈片根部與匯流基板的連接，解決傳統點焊容易把薄彈片打變形、壓塌電芯頂蓋密封的問題;也用于導電板上采樣 FPC、采樣端子的引出焊接。很多模組采用 “彈片預壓接觸 + 激光錫焊固定”，兼顧可拆檢修和導電穩定，適合需要反復化成、分容夾具的產線。

軟包聚合物電芯 + CCS 集成導電板 / 轉接鎳片 軟包極耳薄、鋁極耳不耐熱，直接熔焊極易打穿極耳、灼傷內部隔膜。激光錫焊搭配預轉鎳工藝，把鋁極耳先點焊鎳帶，再將鎳帶和 CCS 導電板錫焊;熱輸入集中、升溫快、冷卻快，熱影響區很小，避免鋁塑膜燙破、電解液揮發。

小方形鋰電（戶儲、便攜儲能）導電銅排、采樣轉接板 導電銅板厚度 0.3~1.5mm，部分帶絕緣支撐塑膠基座，激光錫焊可以避開塑膠高溫熔化問題，完成導電板與極柱、采樣針座、FPC 采集線的焊接，是 CCS 集成模組主流方案之一。

維修返修、模組二次返工 相比激光熔焊(熔焊屬于冶金熔合，拆開即報廢母材)，錫焊焊點可二次加熱脫錫、更換電芯或?qū)щ姲?，售后返修友好，這是錫焊對比熔焊非常突出的工程優勢。

不適合場景：超高倍率動力電池持續大電流主回路(70C 以上)，錫層本身耐熱和抗蠕變?nèi)?，?yōu)先超聲焊、激光熔銅熔鎳;裸鋁排直接錫焊難度極高，鋁表面氧化膜很難潤濕，必須做轉鎳過渡。

二、工藝原理與主流工藝路線

激光錫焊是非接觸輻射加熱，半導體激光(976nm 恒溫機型為主)、小功率光纖激光聚焦到焊點區域，熱量優先被錫絲 / 錫膏吸收熔化，母材僅升溫到錫料潤濕溫度(Sn63Pb37 約 183℃、無鉛 SAC305 約 217℃)，母材保持固態，依靠焊錫在潔凈金屬表面鋪展?jié)櫇瘢杀?IMC 金屬間化合物實現導電結合。 行業兩條成熟路線：

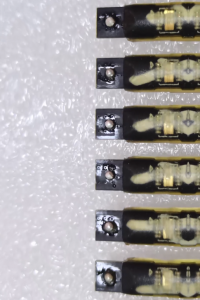

送絲式激光錫焊（量產主流，電芯導電板首選） 同軸 CCD 視覺定位，同步送絲機構把 Φ0.3~0.8mm 無鉛錫絲送到導電板和電芯引出片搭接縫隙，激光同步加熱熔化錫絲浸潤界面;可以單點點焊、短拖線焊，錫量可控、飛濺少，適合多彈片、密集點位導電板，也是松盛光電這類機型主推方案，適配多通道彈片批量加工。

錫膏式激光錫焊 提前鋼網點錫膏在導電板焊盤，視覺對位壓合到電芯極耳 / 彈片，激光掃描加熱錫膏回流;適合大批量 CCS 導電板陣列焊點，缺點是錫膏容易藏雜質、吸潮，炸錫短路風險更高，潔凈管控要求嚴苛。

標準工藝流程： 極柱 / 導電板來料清洗除油除氧化 → 工裝定位 + 彈性預壓(控制搭接間隙，間隙 0.05mm 以內是關鍵，間隙大直接虛焊) → CCD 視覺定位、3D 測高補償高度差 → 同軸紅外測溫采集焊點溫度，PID 閉環調節激光功率(恒溫控溫機型) → 送絲 / 錫膏激光熔化浸潤 → 氮氣側吹保護 + 煙塵抽取 → 焊后視覺外觀檢測、單點電阻抽檢 → 數據上傳 MES 追溯。

三、核心優勢(對比烙鐵、電阻點焊、超聲、激光熔焊)

熱輸入極低，電芯安全邊界高 熱量只集中在光斑區域，熱影響區通?！?.12mm;搭配紅外閉環恒溫控制，焊點溫度穩定控制在錫熔點附近，不會持續蓄熱，隔膜、鋁塑膜、導電板背面的塑膠支架、FPC 絕緣層不容易受熱熔化，從根源降低電芯熱失控風險。傳統烙鐵是接觸傳導加熱，熱量持續擴散，密集焊點極易燙壞周邊絕緣和電芯。

非接觸，無機械應力，薄導電彈片不變形 沒有烙鐵頭按壓、點焊電極擠壓，0.1~0.3mm 薄鍍鎳彈片不會壓塌、形變，導電板和電芯的彈性接觸結構可以保留，非常適合彈性觸點式導電板模組;點焊很容易把彈片壓死、失去緩沖能力，振動工況下后期接觸不良。

焊點一致性好、接觸電阻穩定 恒溫閉環機型可以把焊點溫度波動控制在 ±5℃，每一個焊點錫量、浸潤狀態可控，IMC 厚度均勻，批量內阻離散小;對于 BMS 電壓采樣回路，電壓采集一致性遠優于人工烙鐵，車規、儲能模組可做全鏈路數據追溯。

可達性強，適配高密度導電板 光斑最小幾十微米，深腔、密集多 pin 導電板、狹小空間采樣點位都可以焊接;烙鐵頭物理尺寸受限，密集焊盤容易連錫橋接短路。

柔性自動化，換型快 振鏡掃描 + 視覺程序，不同點位排布的導電板只需要切換程序，適合多規格模組共線生產;送絲穩定后良率穩定 99.5% 以上，沒有烙鐵頭磨損、更換帶來的品質漂移。

四、關鍵工藝難點、缺陷與控制辦法

電芯導電板錫焊最大痛點集中在異種金屬潤濕、間隙管控、IMC 厚度、振動蠕變四個方向：

鋁極耳直接焊錫潤濕性差 氧化鋁膜致密，錫無法鋪展，表現為錫珠抱團、不爬錫、一拉就脫落。解決方案：鋁極耳先電阻點焊鎳帶做轉鎳過渡，焊接前等離子清洗或者激光預掃除氧化層，選用帶活性助焊劑錫絲。

虛焊、假焊（最高發不良） 誘因：搭接間隙過大、表面油污氧化、激光功率不足、加熱時間太短、彈片預壓力不足?，F(xiàn)象：外觀錫成型好看，但內阻偏大、冷熱循環后斷開。管控：工裝帶壓力傳感恒壓預壓、焊前等離子清洗、紅外測溫曲線監控，增加焊后單點直流電阻抽檢。

炸錫、錫珠飛濺、相鄰觸點短路 誘因：工件受潮、錫膏助焊劑過多、升溫速率太快、氮氣保護不到位。導電板焊點密集，飛濺錫珠是模組短路重大隱患。管控：烘干來料、采用慢升溫預熱段、側吹氮氣定向帶走煙塵和飛濺、同步負壓抽塵。

焊點蠕變、高溫循環后內阻爬升（大電流風險） 錫合金本身熔點低，持續大電流發熱疊加振動，錫層會緩慢蠕變，界面 IMC 持續增厚變脆，接頭拉力下降。對策：主功率回路優先限制錫焊的電流等級，設計上增加多焊點并聯分攤電流;選用高可靠高溫錫料，做 - 40~85℃冷熱循環 + 振動老化驗證。

鍍層燒蝕、導電板基材變色 功率過載、加熱時間過長，鍍鎳層燒穿，銅基材氧化發黑，接觸電阻上升;恒溫 PID 控溫就是用來解決散熱差異帶來的過燒問題，導電板厚、散熱快的位置自動升功率，薄彈片散熱慢自動降功率。

五、設備核心配置要點(電芯導電板專用機型)

光源：優先 976nm 半導體恒溫激光，紅外測溫同軸閉環 PID，比固定功率光纖激光更適配散熱差異大的彈片導電板;光纖脈沖激光多用于錫膏回流方案。

光學：同軸 CCD 視覺 + 同軸紅外測溫，四點同軸（指示光、激光、相機、測溫點重合），定位精度 ±0.02mm 以內；光斑可調，單點焊點 0.3~0.8mm 按需切換。

執行機構：高精度送絲機構（送絲精度 ±0.01mm）、振鏡掃描或者伺服運動平臺；工裝帶彈簧恒壓壓頭，保證導電板和極耳貼合無間隙。

輔助系統：氮氣保護氣路（5~10L/min）、負壓煙塵凈化、3D 線掃測高（補償導電板、電芯頂蓋高度公差）、在線電阻檢測、MES 數據記錄模塊。

六、質量驗證標準(PACK 行業通用)

外觀：錫潤濕角<30°，無尖角錫珠、無裂紋、無明顯發黑燒蝕;

電學：單點接觸電阻穩定，同模組焊點極差控制在 mΩ 級別;

力學：焊點剪切拉力滿足規格，不沿界面剝離;

可靠性：冷熱循環、隨機振動、長期高溫老化后復測內阻，不出現斷連、內阻跳變;

金相切片：界面 IMC 控制在 1~5μm，太厚脆化、太薄結合力不足。

七、和激光熔焊(熔接 Busbar)的選型對比

激光錫焊：母材不熔化、溫度低、可返修、適合熱敏件、采樣回路、小電流主回路、彈片接觸結構;缺點是耐持續高溫、抗蠕變?nèi)?，不適合超大倍率。 激光熔焊：銅鎳母材熔化冶金結合、接頭耐高溫蠕變、適合高倍率主回路;缺點是熱輸入更高、容易打薄 / 打穿極耳、焊點不可拆解返修、對工裝間隙和對位精度要求更苛刻。 實際產線經常組合使用：主大電流回路熔焊，采樣回路、彈性接觸彈片、轉接小板采用激光錫焊，兼顧安全、性能和返修成本。
