激光錫焊在電感線圈端子焊接中的應用

激光錫焊在電感線圈端子焊接中的詳細應用

電感線圈端子焊接，本質是漆包銅線引出端與金屬端子 / 焊盤的互連，是功率電感、一體成型電感、貼片繞線電感、車載電感、射頻電感、共模電感、無線充電線圈的核心工序。電感對熱極其敏感：磁芯易退磁、骨架塑膠易變形、漆包線漆膜極易過熱碳化、細線容易熔斷，同時焊點要求低接觸電阻、無匝間短路、電感量 / Q 值穩定。激光錫焊依靠局部定點加熱、非接觸、能量閉環可控，成為微型、車規、高頻電感主流工藝，替代烙鐵焊、熱壓焊、浸錫、波峰焊。

一、電感端子焊接的工況與材料特點

1. 典型結構組合

1)漆包線(UEW 直焊漆包線 / 普通聚氨酯、聚酯亞胺漆包線)+ 銅端子 / 鍍錫銅 PIN; 2)漆包線引出端 + PCB 焊盤、FPC 焊盤; 3)多股并繞漆包線、超細漆包線(0.02–0.1mm); 4)一體成型電感：磁粉包覆、引腳立體分布，焊點空間狹小、熱傳導路徑復雜。

2. 傳統工藝痛點

手工烙鐵、浸錫、熱壓焊共同短板：熱量擴散大、熱影響區寬;細線容易被烙鐵頭擠壓拉斷;浸錫容易連帶匝間漆皮脫漆短路;一致性依賴人工;一體成型、窄間距引腳(0.3mm 以內)極易橋連;高溫造成錳鋅、鎳鋅磁芯退磁，電感量漂移、Q 值下降;隱性虛焊多，老化后電阻上升、發熱失效。

二、電感端子激光錫焊的主流工藝路線

激光錫焊屬于激光熱源熔融焊料實現潤濕結合，不是激光熔焊銅線，分四大工藝，電感產線最常用送絲式激光錫焊與激光同步剝漆 + 焊接一體化。

自動送絲激光錫焊(量產首選) 同軸 / 旁軸 CCD 視覺定位，精密送錫機構定量送錫絲;激光光斑照射端子 / 錫絲，錫熔化浸潤端子與剝漆后的銅線;適合單 / 多股漆包線、功率電感、車載電感。可搭配恒溫閉環測溫(紅外同軸測溫 + PID 動態調功率)，焊點溫度穩定在設定區間，不受散熱差異影響，是車規電感標配方案。

工藝順序：視覺定位 → 激光預剝漆(普通漆包線)→ 送錫 → 激光加熱熔融浸潤 → 保溫潤濕 → 停止出光，冷卻成型。 UEW 直焊漆包線：漆膜可在焊錫熔融溫度下直接汽化，可省去前置單獨剝漆工序，一步焊接。

錫膏式激光錫焊 預先點錫膏在端子 / 焊盤，激光掃描熔融錫膏;適合貼片微型電感、陣列多焊點、FPC 連接;優勢錫量均勻;缺點需要點錫膏工位，錫膏管控、殘留清洗、助焊劑飛濺需要管控。

錫球激光錫焊 定量錫球釋放，激光熔錫球;適合超微小焊點，錫量精準，但效率偏低，多用于高端射頻電感小批量。

激光前置獨立剝漆 + 后續激光錫焊(細線高良率方案) 普通厚漆膜漆包線，先單獨用低功率脈沖激光定點汽化端子位置漆膜，只剝指定長度，不傷及相鄰匝絕緣;剝漆后吹氣清除漆渣，再進行激光錫焊。區別于機械刮漆、化學脫漆：無切削應力、無化學殘留、不傷銅導體截面，解決超細銅線斷線問題。

三、核心設備組成(電感專用配置)

激光器：976nm 半導體連續 / 脈沖激光為主，吸收匹配銅、鍍錫端子;功率 50W–150W，細線電感多用脈沖、低功率、小光斑;

同軸視覺 + 同軸紅外測溫模塊(恒溫款核心)：激光、CCD、測溫三點同軸，所見即所得，定位精度可達 ±0.003mm;毫秒級采集焊點溫度，實時下調 / 上調激光功率，把焊點溫度波動控制 ±5℃，解決 “散熱快焊不上、散熱慢燒磁芯” 問題;

精密送錫機構：伺服送錫，錫絲直徑 0.2–0.6mm，送絲精度 ±0.01mm，控制錫量，防止連錫短路;

工裝夾具：低熱傳導、防靜電、避激光光路;夾持磁芯 / 骨架，抑制工件抖動;

輔助氣路：氮氣吹掃，減少氧化、抑制炸錫、吹走漆渣;

振鏡 / 伺服平臺：振鏡適合多焊點高速掃描;伺服平臺適合大尺寸、厚端子功率電感拖焊;

數據追溯系統：記錄每點溫度曲線、功率、時間，滿足 IATF16949 車規追溯要求。

四、工藝參數設計邏輯(電感線圈重點)

參數不能只看功率，必須匹配線材、漆膜、端子材質與磁芯耐熱等級：

光斑：超細 0.03–0.08mm 漆包線，光斑控制 30–80μm，焦點落在端子焊區，盡量避免激光長時間直射銅線本體，防止熔斷;

溫度窗口：錫鉛 / 無鉛 SAC305 常規 230–260℃;直焊漆包線漆膜汽化溫度約 240–270℃;骨架、磁芯限制決定保溫時間必須短，快速加熱快速冷卻;

脈沖 / 連續模式：細線、高頻電感優先短脈沖模式，能量分次注入，熱累積小;大電流功率電感、厚銅端子可用連續恒溫模式、拖焊;

離焦量：剝漆工序適度離焦擴大剝漆區域;焊接時聚焦提升能量密度;

助焊劑：錫絲自帶助焊劑，氮氣保護;車規產品可選用低殘留免清洗錫絲，避免殘留腐蝕、影響絕緣耐壓;

剝漆長度控制：端子焊點剝漆一般 0.5–1.2mm，剝太長容易匝間短路、電感參數漂移;剝太短浸潤不足虛焊。

關鍵原則：熱量優先給到焊料與端子，而不是線圈繞組和磁芯。

五、相比其他工藝的核心優勢(電感場景針對性)

熱影響區極小，保護磁芯與電磁參數 熱量只集中焊點毫米甚至微米區域，磁芯溫升低，規避退磁、電感量漂移、Q 值劣化，是 5G 射頻電感、高頻電感的硬性需求;塑膠骨架不會軟化變形、移位。

非接觸，無機械應力損傷 沒有烙鐵頭壓碰、刮擦，0.02mm 超細漆包線斷線率大幅下降;多股并繞線頭不會被外力散開，適合極脆弱微型線圈。

窄引腳、三維結構可達性強 一體成型電感側面、底部隱藏端子，烙鐵無法伸入;激光光路可以傾斜、振鏡掃描，解決焊接盲區，最小引腳間距可做到 0.2mm 級別，不容易橋連短路。

焊點一致性強，隱性虛焊可控 恒溫閉環方案消除來料公差(線徑波動、端子氧化、漆膜厚薄差異)帶來的溫度偏差;每一個焊點潤濕狀態一致;溫度曲線可存檔，虛焊、冷焊顯著減少，提升高低溫循環、振動測試通過率。

自動化集成友好 可對接繞線機、浸錫、測試流水線，搭配機械手、轉盤雙工位，上料、定位、剝漆、焊接、AOI 視覺檢測一體化;沒有烙鐵頭損耗，減少換頭、校準維護工時，適合大批量連續生產。

制程靈活 同一臺設備通過程序切換，兼容 0402 貼片電感、共模電感、大功率新能源電感，換產快，適合多品種小批量。

六、量產高頻不良、成因與對策(電感端子專屬)

漆膜未除凈、隱性虛焊 原因：激光能量不足、剝漆長度不夠、直焊漆包線溫度不夠，漆膜沒有汽化，錫只浮在漆皮表面;老化后電阻變大斷路。 對策：區分 UEW 直焊線和普通漆包線;普通漆包線拆分獨立剝漆工序;同軸測溫確認焊點達到漆膜汽化溫度;氮氣吹走漆渣。

漆包銅線燒斷、線芯變細 原因：光斑直接長時間照射銅線、功率過高、熱累積;細線最容易出現。 對策：焦點落在端子焊盤，不打銅線;改用脈沖模式，縮短保溫時間;降低峰值功率，提升送錫量，由熔融錫傳導熱量，而不是激光直接加熱銅絲。

連錫、匝間短路 原因：錫量過大、剝漆過長、光斑偏大、端子間隙過小;漆渣粘連相鄰繞組。 對策：降低送錫速度、縮短送錫時長;嚴格限定剝漆長度;優化氮氣吹掃方向，把錫渣、漆渣吹離線圈本體。

磁芯退磁、電感量超標、Q 值下降 原因：長時間連續加熱、熱量沿著端子傳導進入磁芯;功率電感厚端子散熱慢。 對策：縮短保溫時間;采用恒溫模式而不是固定大功率;夾具增加散熱;調整光路，減少熱量向磁芯傳導;鎳鋅磁芯比錳鋅磁芯耐熱更差，參數窗口更窄。

焊點潤濕差、錫珠、炸錫 原因：端子氧化、油污、錫絲助焊劑不足;加熱速度過快，助焊劑急劇汽化炸錫;氮氣壓力不合適。 對策：端子來料增加等離子清潔;優化升溫斜率，緩慢達到潤濕溫度;氮氣角度斜吹焊點，不要直吹熔融錫。

偏焊、焊點位置漂移 原因：線圈繞線公差、繞線后線頭回彈、夾具松動、視覺基準偏差。 對策：CCD 增加線頭自動識別補償;工裝壓緊骨架;程序設置搜索找焊點，固定基準特征(磁芯輪廓、骨架定位孔)。

七、細分電感品類落地應用場景

一體成型功率電感(電源、主板、新能源 BMS) 端子三維分布、磁粉本體怕高溫;多用恒溫送絲激光錫焊，重點控制磁芯溫升，避免電感值漂移;

射頻高頻電感(5G、WiFi 模組) 對 Q 值要求極高，嚴禁熱擴散;超細漆包線，脈沖小光斑，優先錫球或微量送絲;

車載電感(汽車傳感器、電源、OBC) 車規 AEC-Q200.必須恒溫閉環、溫度曲線追溯;焊點要耐受 - 40~125℃高低溫循環、振動;禁止殘留助焊劑腐蝕;

共模電感、濾波電感 多組線頭、多端子，振鏡掃描多焊點高速焊接;重點防多線頭之間短路;

微型貼片繞線電感(0201、0306) 焊盤極小，錫膏激光熔融為主，搭配 AOI 全檢;

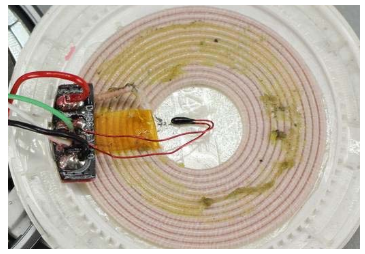

無線充電線圈 多股利茲線端子焊接，利茲線絕緣層更復雜，激光剝漆 + 錫焊一體化，防止單股斷線，保證充電效率穩定。

八、和繞線、測試工序的銜接流程(標準產線)

來料電感骨架繞線 → 線頭預成型定位 → CCD 視覺定位 → (可選：激光剝漆 + 氮氣清渣) → 自動送錫激光恒溫焊接 → 冷卻 → AOI 視覺檢測焊點外觀 → 絕緣耐壓 / 電感量直流電阻測試 → 分選。

九、工藝選型建議

0.1mm 以上漆包線、普通消費電子功率電感：常規連續送絲激光錫焊即可;

0.08mm 以下超細漆包線、射頻電感：脈沖激光、獨立前置剝漆;

車規、新能源電感：優先同軸紅外恒溫閉環激光錫焊，帶數據追溯;

大批量陣列微型貼片電感：錫膏 + 振鏡激光熔融方案。
