激光錫焊在PCB液晶模塊焊接中的應用

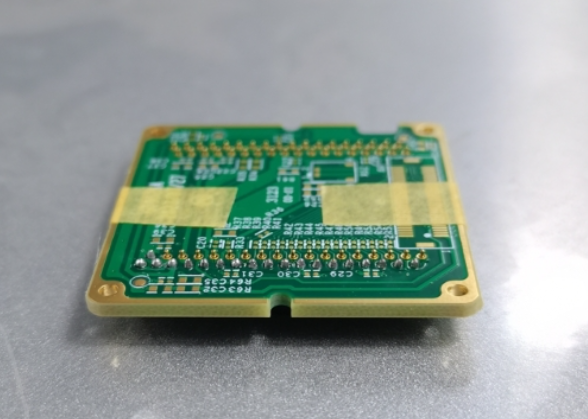

PCB 液晶模塊(LCM 液晶模組)包含 LCD 屏、FPC 柔性排線、PCB 主板、背光組件，焊點特點是焊點微小、FPC 基材不耐高溫、液晶器件對熱敏感、引腳密間距，傳統烙鐵焊、熱風焊極易燒屏、燙壞 FPC、移位虛焊，激光錫焊憑借局部定點加熱、熱影響區小成為該品類主流精密焊接方案。

一、適用焊接工位

FPC 與 PCB 主板焊接(最核心場景) FPC 軟排線金手指 / 銅觸點焊接到 PCB 焊盤，引腳間距常 0.3~0.8mm，屬于微間距焊點。采用送絲激光錫焊，微量錫絲精準供給，激光定點熔化錫絲形成焊點，熱量只集中在焊盤區域，不會大面積傳導到 FPC 基材與液晶玻璃，避免液晶盒受熱失效、FPC 膠層起泡。

PCB 上元器件補焊 模組 PCB 上小電阻、電容、二極管引腳返修焊接，尤其周邊緊鄰液晶排線，不能大范圍加熱。

背光 PCB 與主 LCM PCB 連接焊點 背光板引出引線焊在 LCM 主板，焊點空間狹小，激光非接觸焊接，無烙鐵頭機械壓力，不會拉扯排線造成斷連。

屏蔽框 / 金屬接地片與 PCB 焊盤焊接 液晶模組電磁屏蔽接地，對焊點可靠性要求高，激光可穩定形成飽滿錫點，接地阻抗穩定。

不適用：液晶玻璃本體、偏光片直接焊接，高溫會直接損毀。

二、工藝選型：激光錫焊兩種主流模式

光纖激光送絲錫焊(LCM 模組首選) 激光為熱源，自動送細錫絲(直徑 0.2~0.4mm)，激光聚焦在錫絲 + 焊盤位置，熔化錫絲浸潤焊盤。 優點：錫量可控，焊點一致性好;熱輸入可控;可焊接 FPC 軟排線;支持視覺定位，適合批量產線。

激光預上錫(錫膏)焊接 PCB/FPC 預先點錫膏，激光掃描加熱熔化錫膏。多用于極小引腳陣列，缺點是錫膏飛濺風險，液晶模組要做好防塵，錫珠容易造成線路短路，LCM 量產用得少于送絲式。

三、核心優勢(對比傳統恒溫烙鐵)

熱影響極小，保護液晶 激光能量高度聚焦，只加熱焊點，不持續傳導。烙鐵是持續熱傳導，熱量順著 FPC 擴散到液晶盒，溫度超標會出現液晶黑斑、氣泡、偏光片灼傷;激光錫焊熱影響區控制在 0.2mm 以內，不會損傷液晶。

無機械壓力，防止 FPC 移位、斷根 烙鐵頭有下壓接觸力，容易推歪 FPC 金手指、拉扯排線，造成微裂紋。激光屬于非接觸焊接，無外力，適合超薄柔性 FPC。

適合微小密腳焊點 光斑可做到幾十微米級別，0.3mm 細間距引腳也能獨立焊接，不會連錫短路。搭配 CCD 視覺定位，自動糾偏，適配模組裝配的微小定位誤差。

一致性高，良率穩定，便于自動化 參數鎖光功率、送絲速度、焊接時間，每個焊點能量一致;可集成流水線，用于 LCM 模組大批量組裝;焊點外觀美觀，便于 AOI 視覺檢測。

返修友好 單點選擇性加熱，只拆單個不良焊點，不會把周邊正常 FPC 焊點全部熔掉，維修成本更低。

四、工藝難點與管控要點

溫升時序控制 FPC、液晶玻璃雖然局部受熱，但峰值溫度與持續時間必須嚴格限制。一般控制焊點峰值 220~260℃，加熱時間毫秒級，避免熱量累積。激光參數不當，依然會 FPC 基材碳化、PI 膜起泡。

定位精度要求高 FPC 金手指很細，光斑偏移會燒到 FPC 絕緣層。必須配套視覺定位 + 自動對焦。

錫珠、飛濺風險 激光能量過大、錫絲供給不穩，熔融錫飛濺，微小錫珠落在液晶、線路之間，造成隱性短路。產線需要吹氣保護、除塵，激光參數優化。

材料適配 FPC 金手指鍍金 / 鎳金焊盤，要匹配助焊劑。激光錫焊自帶助焊劑錫絲，提升浸潤;如果助焊不足，容易虛焊、冷焊，出現接觸不良，液晶花屏、時亮?xí)r滅。

異物防護 焊接煙塵、錫揮發物附著在液晶面板表面，造成外觀不良，產線要配煙塵凈化。

五、典型產線流程

PCB 上料→FPC 預對位壓合→CCD 視覺定位→激光送絲逐點焊接→冷卻→AOI 視覺檢測(檢查虛焊、連錫、錫珠)→清洗煙塵→液晶模組功能測試。

六、應用方向與行業場景

中小尺寸液晶模塊：車載顯示屏模組、工控屏、醫療器械顯示屏、智能家電 LCM、穿戴設備屏幕模組;

特點：這類產品可靠性要求高，不能出現虛焊導致屏幕閃屏，同時器件輕薄、FPC 極軟，非常適合激光錫焊替代人工烙鐵。

六、松盛光電優勢

閉環恒溫控溫，適配 PCB 液晶模組熱敏焊接。搭載四點同軸紅外測溫與自研 PID 算法，毫秒級采集焊點溫度，動態調節激光功率，溫度波動控制在 ±5℃以內。區別于普通定功率激光焊，可穩定守住液晶、FPC 安全溫度窗口，杜絕液晶黑斑、PI 膜起泡、FPC 碳化，解決 LCM 模組虛焊、過熱燒毀痛點。

微米級同軸視覺定位，微間距焊點穩定焊接。激光、CCD、測溫、指示光四點同軸，所見即所得，定位精度可達 ±0.003mm，最小光斑 0.1mm，可應對 0.3mm 及以下 FPC 金手指密引腳焊接。自動補償工件微小偏移，減少人工校準，有效規避光斑偏移燒蝕排線絕緣層。

非接觸焊接，無應力保護柔性器件。焊接全程無機械下壓，不會推歪 FPC、拉扯排線造成隱性裂紋，熱影響區極小，僅焊點局部升溫，適合超薄 FPC 與 PCB 液晶模塊組裝。送絲機構精度 0.1mm，錫料按需供給，材料利用率高，降低錫珠、飛濺短路風險。

產線友好，長期綜合成本更低。無烙鐵頭、發熱芯等持續耗材，省去頻繁更換與校準工時。支持送絲、錫膏多種工藝，可集成自動化流水線，配套煙塵凈化適配液晶模組潔凈生產。焊點參數全記錄，一致性強，便于 AOI 檢測，量產良率穩定，同時支持單點選擇性返修，不損傷周邊完好焊點。
