激光錫焊在電池模組鋁母排焊接中的應用

激光錫焊在電池模組鋁母排焊接中的應用

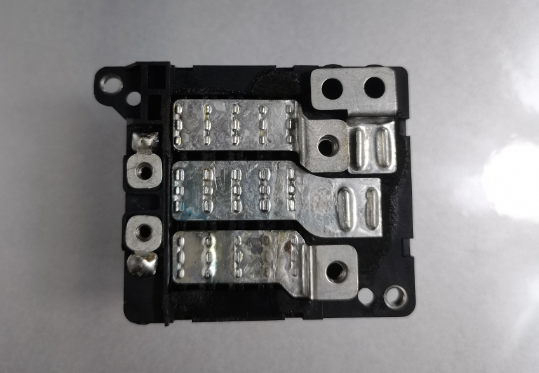

一、應用背景

動力電池模組鋁母排作用是連接電芯極柱，實現大電流匯流。鋁材質表面極易生成致密氧化膜，常規熔焊(激光熔焊、超聲焊)存在幾個痛點：鋁母材易燒蝕、產生氣孔裂紋;鋁與銅異種金屬焊接易生成脆性金屬間化合物，接頭電阻率上升;模組裝配后熱變形大，對工裝、間隙要求嚴苛。

激光錫焊屬于軟釬焊，不是熔化母材，僅熔化錫基焊料，在低于鋁熔點下實現連接，正好適配鋁母排的焊接難點，現在大量用于儲能電池、動力電池模組鋁母排 - 極柱、鋁母排 - 銅端子的連接。

原理：激光作為局部熱源，快速加熱待焊區域，熔化錫焊料;配合助焊劑破除鋁表面氧化膜，液態焊料潤濕鋁母材表面，冷卻后形成釬焊接頭，母材本身保持固態。

二、工藝方案(電池鋁母排主流)

焊料形式

預鍍錫鋁母排：鋁排提前做鍍錫處理，現場無需額外送錫，激光定點加熱完成釬焊，效率最高，適合大批量產線。

送絲激光錫焊：自動送錫絲，激光同步加熱，適配母排局部補焊、多規格柔性生產。

錫膏預置：點錫膏后激光掃描加熱，適合小面積多點焊接。

熱源選型 常用光纖連續 / 準連續激光，光斑可調;恒溫激光錫焊(閉環溫度反饋)是電池行業優選，實時控溫，避免局部超溫?fù)p傷電芯隔膜、塑料支架。

前處理關鍵 鋁氧化膜是最大障礙。方案分兩類：① 母材預鍍錫，隔絕空氣，生產現場僅需簡單除油;② 裸鋁焊接，需要專用鋁釬焊助焊劑，激光加熱過程中助焊劑活化破除氧化鋁膜，保證錫的潤濕性。

三、核心優勢(對比超聲焊、激光熔焊)

低熱輸入，安全性高 母材不熔化，熱影響區很小，不會造成鋁母排燒穿;遠離電芯位置溫升可控，極大降低電芯熱失控風險，適合已裝配完成的模組。

異種金屬適配強 鋁 - 鋁、鋁 - 銅都可以焊接，釬焊界面不會大量生成厚層脆性金屬間化合物，接頭導電穩定，接觸電阻低且一致性好。

變形極小 局部短時加熱，母排整體應力、翹曲變形遠小于熔焊，對模組裝配公差寬容度更高。

可返修 不良接頭可以重新激光加熱脫焊、清理后二次焊接，這是激光熔焊、超聲焊很難做到的，降低模組報廢成本。

自動化適配好 搭配視覺定位，可多點、多工位同步焊接;非接觸焊接，無工具磨損(超聲焊焊頭損耗大)，長期運維成本更低。

四、局限性與工藝風險

接頭強度低于熔焊 釬焊依靠焊料結合，剪切強度不如激光熔焊，設計上不能用在承受巨大機械載荷的位置，適合靜態導電連接，振動工況需要結合結構卡扣輔助。

助焊劑殘留問題 助焊劑殘?jiān)绻逑床桓蓛?，長期在高溫、潮濕環境下會腐蝕鋁排，產生絕緣下降、漏液風險;產線需要配套清洗或選用低殘留免清洗助焊劑。

對表面狀態敏感 油污、厚氧化層會導致錫不潤濕，出現虛焊。裸鋁母排產線管控要求高，所以量產大多優先采用預鍍錫鋁母排方案。

長期高溫老化 錫基釬料在電池長期工作溫度(80~120℃)下，會緩慢發生界面擴散，接觸電阻緩慢上升，需要做加速老化驗證。

五、典型應用場景

儲能電池模組：鋁母排與電芯極柱、鋁母排和銅轉接片連接

動力電池 PACK：小電流支路鋁匯流排焊接、模組內二次連接，以及不良品返修

BMS 采樣線與鋁母排的焊接(同步完成導電 + 采樣)

六、質量檢測重點

外觀：焊盤錫層均勻，無縮錫、不潤濕、氣泡

電學：接觸電阻抽檢，保證一致性

破壞性抽檢：剪切力測試

可靠性驗證：高低溫循環、濕熱老化、振動測試

七、和其他工藝簡單對比

激光錫焊：母材不熔，低熱、可返修，強度偏低，適合預鍍錫鋁排、模組成品焊接

激光熔焊：鋁母材熔化，強度高，熱輸入大，易氣孔裂紋，不可返修

超聲金屬焊：固態焊，導電好，但焊頭磨損大，厚鋁排焊接困難，大模組空間受限

八、松盛光電的優勢

松盛光電恒溫激光錫焊系統，核心采用四點同軸 + 紅外閉環測溫方案，依托自研 PID 算法動態調節激光功率，焊點溫度波動控制在 ±5℃，從根源解決鋁母排焊接虛焊、過熱燒損電芯的行業痛點。

設備非接觸局部加熱，母材不熔化，熱影響區極小，有效保護模組電芯、絕緣支架，大幅降低熱失控風險，適配預鍍錫鋁母排與鋁銅異種材料連接。微米級同軸 CCD 視覺定位，對位誤差≤±0.003mm，支持多點批量焊接，兼容自動送絲、預置錫膏多種工藝。

針對鋁表面氧化難題，配套成熟工藝庫，可實現錫料均勻潤濕，焊點接觸電阻穩定，一致性高，且支持返修，減少模組報廢。整機易對接自動化產線，可集成煙霧回收、3D 焊點檢測，全程記錄溫度曲線，滿足動力電池、儲能模組嚴苛追溯要求。無焊頭磨損，長期運維成本更低，為電池鋁母排量產提供高良率、高可靠性的一體化激光錫焊解決方案。
