激光錫焊在尾氣壓差傳感器焊接中的應用

激光錫焊在尾氣壓差傳感器焊接中的應用

一、產品焊接難點

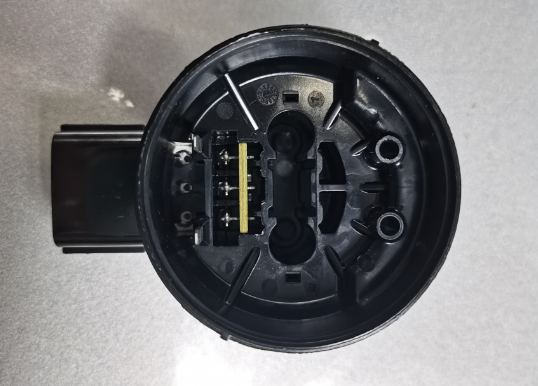

尾氣壓差傳感器屬于車載精密傳感元件，內部含有 MEMS 壓力敏感芯片、PCB 電路板，外部配套塑料注塑殼體。常規烙鐵焊接、回流焊存在明顯短板：局部高溫容易造成塑料殼體熔化變形、MEMS 芯片受熱發生零點漂移;熱傳導范圍大，極易損傷周邊精密元器件;引腳間距小，手工焊易產生虛焊、連錫，批量生產一致性差，而車載產品對焊點可靠性、批次穩定性要求極高。傳感器工作在排氣管周邊高溫、振動、油氣腐蝕環境，焊點必須抗振動、抗疲勞，長期工作不脫焊。

二、激光錫焊工藝原理

采用錫膏預置 + 激光局部加熱的方式，先在傳感器引腳焊盤處精準點涂微量錫膏，利用激光的定向能量，聚焦在焊點區域，實現非接觸式定點加熱。僅焊點位置快速升溫熔化錫膏，完成金屬浸潤形成冶金結合，熱量不會大范圍擴散，加熱完成后快速冷卻成型。可搭配視覺定位系統，自動識別 3 個信號引腳位置，自動糾偏，適配傳感器殼體的定位公差。

三、核心應用優勢

熱輸入可控，保護敏感器件 激光能量高度集中，熱影響區域極小，屬于局部瞬時加熱。焊接時熱量不會傳導至旁邊的 MEMS 芯片與塑料殼體，避免殼體變形、芯片溫漂，保障傳感器壓力采集精度，成品良率大幅提升。

焊點品質穩定，適配車載工況 錫膏熔化均勻，焊錫浸潤性好，有效減少虛焊、假焊、橋連短路。焊點金相組織致密，抗拉、抗疲勞性能強，能夠承受車輛長期顛簸振動，滿足國六尾氣傳感器長期可靠性要求。

高精度自動化焊接 視覺定位配合激光束微米級光斑，針對傳感器狹小空間內的引腳精準施焊，不受殼體遮擋影響。焊接參數可數字化存儲，每個焊點能量、時間可統一管控，大批量生產時產品一致性穩定。

非接觸加工，減少器件損傷 無烙鐵頭物理接觸，不存在烙鐵頭磨損、刮傷 PCB 或引腳的問題，不會造成引腳偏移、殼體刮花，減少工裝接觸帶來的不良。

生產效率高，易集成產線 單點焊接毫秒級完成，可直接嵌入傳感器自動化裝配流水線，搭配點錫、檢測工序聯動，焊接后可在線視覺檢焊點，實現全流程自動化，降低人工成本。

四、實際應用要點

錫膏選型：選用低固含量、低溫型錫膏，匹配激光快速熔錫特性，減少飛濺。

激光參數調試：控制激光功率、作用時間，避免能量過高燒蝕焊盤，或能量不足造成錫膏熔融不充分。

配套檢測：焊接完成后增加視覺檢測，檢查錫量、潤濕狀態，篩除少錫、多錫、偏移不良件。

工裝夾具：定制限位工裝，保證傳感器殼體定位穩定，保證每次焊接引腳位置重復精度。

五、對比傳統焊接

相比電烙鐵焊：激光無接觸，熱損傷小，適合精密小引腳，一致性更好; 相比整板回流焊：回流焊整體高溫，會破壞傳感器塑料外殼與敏感芯片，無法使用; 激光錫焊剛好適配這款壓差傳感器外殼不能高溫、引腳空間狹小、內部有精密芯片的特殊限制，是該類車載傳感器主流焊接方案。

六、松盛光電激光錫焊(尾氣壓差傳感器應用)優勢

松盛光電激光錫焊設備，針對尾氣壓差傳感器精密焊接痛點，核心優勢在于自研紅外閉環恒溫溫控系統，搭配四點同軸光路(激光、CCD、測溫、指示光一體)，測溫與焊接點位重合，焊點溫度波動控制在 ±5℃以內，可動態調節激光功率。針對傳感器內部 MEMS 敏感芯片與塑料殼體，大幅降低熱沖擊，避免殼體熔化變形、芯片零點漂移，減少炸錫與錫珠飛濺風險，保障傳感器測量精度。

設備采用微米級視覺定位，對位誤差≤±0.003mm，光斑最小可達 20~50μm，可自動補償 PIN 針注塑公差，精準對準狹小殼體內的信號引腳，有效抑制虛焊、橋連等不良。976/980nm 半導體激光實現非接觸局部加熱，熱影響區域極小，無機械應力，不會刮傷外殼、頂歪引腳。焊點金相組織致密，抗振動耐疲勞，滿足國六尾氣傳感器車載嚴苛工況。

設備兼容錫膏、錫絲、錫球多種焊料，錫料利用率高，單點焊接毫秒級完成，適配自動化產線。整機模塊化設計，維護便捷，可全程記錄每顆焊點溫度曲線，實現生產數據追溯，滿足 IATF16949 汽車電子質量體系，可搭配在線視覺檢測，穩定量產良率。
