激光錫焊在微型揚聲器焊接中的應用

激光錫焊在微型揚聲器焊接中的應用

微型揚聲器(喇叭)屬于聲學精密器件，特點是尺寸微小、結構輕薄、熱敏元器件多、焊點精細、對振動 / 熱損傷極其敏感，傳統烙鐵手工焊、電阻點焊很容易出現振膜燙壞、引線拉斷、虛焊、溢錫、器件變形等問題。激光錫焊(激光軟釬焊，常配合預置錫環 / 錫膏 / 錫絲)依靠局部定點加熱、熱影響區小、非接觸的特性，成為微型揚聲器引線焊接的主流工藝。

一、主要焊接工位

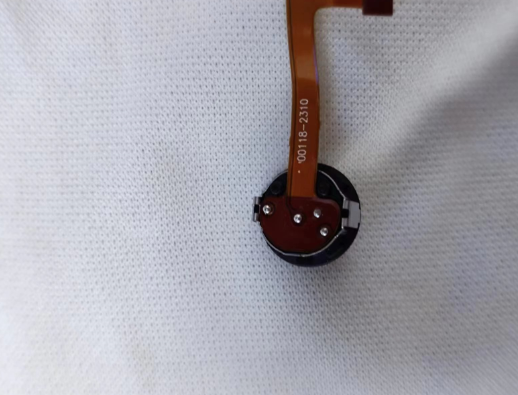

音圈引線與 FPC/PCB 焊盤焊接 微型揚聲器音圈引線極細(一般十幾微米漆包線)，需要把兩根音圈引出線焊在揚聲器 FPC 柔性線路板焊盤上，是最核心工位。 激光定點熔化錫材，只加熱焊點區域，熱量不會傳導到音圈和振膜，避免振膜受熱形變、音圈膠失效，保證聲學參數一致性。

FPC 與外部端子 / 主板焊點 揚聲器 FPC 尾端和整機 PCB 連接，焊點小、間距密。激光錫焊可以做陣列多點快速焊接，無烙鐵頭接觸壓力，不會壓彎薄 FPC。

接線端子、屏蔽罩輔助焊接 部分產品揚聲器金屬端子、金屬屏蔽殼接地焊接，采用激光錫焊，控制錫量，減少錫珠飛濺，防止短路。

二、工藝形式(微型揚聲器常用)

預置錫膏：FPC 焊盤預先點微量錫膏，激光照射熔化錫膏，浸潤漆包線與焊盤。適合大批量流水線，適合超微小焊點。

錫環 / 預成型錫片：在焊盤放微型錫環，激光一次性熔錫，錫量穩定，一致性高，良率更可控，多用于高端聲學器件。

送絲激光錫焊：微量送錫絲，適合樣品試制、小批量維修;量產用得少，錫絲很難做到微米級微量。

區別于激光深熔焊：激光錫焊是軟釬焊，母材不熔化，僅熔化錫釬料，溫度低，適配漆包線、FPC、塑料聲學組件。

三、核心優勢(對比傳統烙鐵焊)

熱影響極小，保護振膜與音圈 激光能量聚焦焊點，熱量快速集中、短時作用，不會長時間傳導到周邊的振膜、懸邊、粘接膠，避免靈敏度、頻響曲線漂移，這是揚聲器最關鍵指標。烙鐵持續導熱極易造成膠層軟化，揚聲器音質報廢。

無機械接觸，無壓力損傷 非接觸焊接，不存在烙鐵頭壓斷超細音圈引線、壓傷 FPC 的問題，適合超薄微型喇叭(手機、TWS 耳機揚聲器)。

焊點微小、錫量可控，無錫珠短路風險 焊點可以做到 0.2~0.5mm 級別，精準控錫，減少溢錫、錫飛濺;TWS 耳機內部空間極小，錫珠會導致整機短路，這點尤為重要。

效率高、一致性好，適合自動化 振鏡激光可一次掃描多點，多工位同步焊接;參數數字化鎖定，不同產品焊點差異小，良率穩定，適合耳機、智能穿戴產線。

可焊接難接觸位置 揚聲器腔體內部狹小，烙鐵頭伸不進去，激光可以通過光路遠距離聚焦，完成內腔焊點。

四、工藝難點與管控要點

漆包線去漆問題 音圈漆包線表面絕緣漆，激光參數不合適時，去漆不完全，造成虛焊;能量過高又直接燒斷引線。一般搭配激光預剝漆，或選用自熔漆包線，工藝窗口窄。

熱累積 連續多點焊接，熱量累積依然會傳導到振膜。需要控制激光脈沖寬度、間隔，采用脈沖光纖激光，短脈沖低平均功率。

錫膏飛濺 激光能量過大，錫膏爆錫產生微小錫珠，會掉入揚聲器振膜腔，產生雜音、異音，是聲學器件的致命缺陷。需要優化光斑、功率、預熱工藝，配合氮?dú)獗Ｗo(hù)。

對位精度要求高 音圈引線極細，需要視覺定位(CCD 視覺 + 振鏡聯動)，自動識別引線和焊盤位置，微小偏移就會焊偏。

成本 整套視覺激光錫焊設備投入高于普通恒溫烙鐵，適合中高端 TWS、手機揚聲器，低端喇叭仍會選擇烙鐵。

五、典型應用產品

TWS 藍牙耳機微型揚聲器、手機聽筒 / 揚聲器、智能手表微型喇叭、助聽器微型受話器、VR / 穿戴設備聲學單元。

六、總結

微型揚聲器的核心矛盾是微小焊點焊接需求 + 聲學組件不耐熱、怕機械壓力。激光錫焊憑借低熱輸入、非接觸、高精度的特點，解決了傳統烙鐵易傷振膜、引線斷線、音質漂移的痛點，是 TWS、穿戴類微型揚聲器自動化產線的優選工藝;工藝重點在于視覺對位、激光功率 / 脈沖匹配，控制爆錫與熱累積，避免異音不良。

七、松盛光電的優勢

松盛光電自研恒溫激光錫焊系統，核心是閉環紅外測溫 + PID 動態功率調節，可將焊點溫度波動控制在 ±5℃以內，區別于普通開環激光設備，完美適配微型揚聲器這類熱敏聲學器件。四點同軸光路集成激光、CCD 視覺、紅外測溫與指示光，對位精度可達微米級，最小光斑適配音圈引線 0.15mm 微小焊盤，所見即所得，減少反復校準，有效避免焊偏。

非接觸式定點加熱，無機械壓力，熱影響區極小，焊接時不會損傷振膜、懸邊與粘接膠，降低揚聲器異音、頻響漂移不良。能量均勻可控，可抑制爆錫與錫珠飛濺，規避腔體短路風險。設備模塊化設計，可選錫膏、錫環、送絲多種工藝方案，適配 TWS、手表微型喇叭產線。焊接溫度曲線、影像全程留存，滿足量產追溯需求，無烙鐵頭耗材，長時間連續生產穩定，良率可達 95% 以上，為聲學器件提供整套精密焊接工藝方案
