激光錫焊在指紋解鎖 FPC 柔性面板與漆包線焊接中的應用

激光錫焊在指紋解鎖 FPC 柔性面板與漆包線焊接中的應用

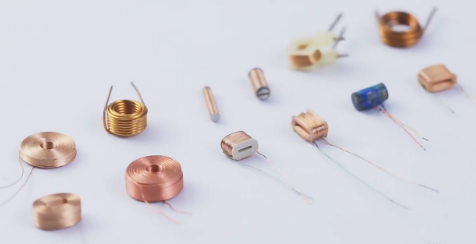

指紋識別模塊中，F(xiàn)PC 柔性面板(PI 聚酰亞胺基材，厚度約 0.08?0.12mm)與超細漆包線(指紋感應線圈，常見線徑 0.02?0.05mm)的互連，是決定指紋信號傳輸穩定性、整機跌落可靠性的關鍵工序。傳統烙鐵焊、電阻點焊工藝極易出現 FPC 碳化鼓泡、超細漆包線斷線、焊點大小不一、虛焊假焊等問題，激光錫焊憑借非接觸局部加熱、微米級定位、可同步激光剝漆的特性，成為該場景主流量產方案。

一、工件焊接難點

FPC 柔性面板脆弱：PI 基材耐高溫上限低，大面積高溫會造成基材碳化、起泡、焊盤脫落;FPC 焊盤尺寸微小，相鄰焊盤間距小，極易發生熱損傷、連錫短路。

超細漆包線加工風險高：0.02mm 漆包線力學強度極低，傳統機械剝漆、電阻點焊施加機械壓力，極易斷線;絕緣漆層必須完全去除，漆層殘留直接造成隱性虛焊;受熱過度銅線退火，抗拉強度大幅衰減。

嚴苛性能指標：焊點電阻≤5mΩ，保障指紋信號無衰減;焊點抗拉≥0.5N，承受手機跌落沖擊;焊點直徑控制 0.1?0.15mm，避免結構干涉;焊點體積小，多焊點密集排布，禁止錫珠飛濺短路周邊線路。

裝配公差大：FPC 存在柔性形變，漆包線圈存在繞線公差，對焊接定位系統的糾偏能力要求高。

二、主流激光錫焊工藝路線

1. 激光錫球焊(指紋模塊首選)

同軸 CCD 視覺定位，先脈沖激光氣化漆包線焊接位置絕緣漆層，再噴射定量微米級錫球，光纖激光瞬時熔融錫球，浸潤裸銅漆包線與 FPC 鍍金焊盤，氮氣保護抑制氧化、減少飛濺。

工藝流程：工裝定位壓緊 FPC + 線圈→視覺拍照位置糾偏→激光脈沖剝漆→噴射錫球→激光熔融成焊→焊點 AOI 檢測→出料。 特點：錫量精準可控，焊點微小均勻，適合 0.02?0.05mm 極細漆包線，熱影響區<0.1mm，不灼傷 FPC 基材，單點點焊速度快，適合指紋模組大批量生產。

2. 振鏡同軸視覺送絲激光錫焊

振鏡掃描 + 同軸 CCD 所見即所得，自動送細錫絲，激光定點加熱完成焊接。適合焊點數量多、排布密集場景;遠心場鏡保障視場內光斑能量均勻，消除振鏡溫漂帶來的位置偏差，定位精度可達 0.02mm 以內。 注意：線徑<0.03mm 超細漆包線場景，送絲錫量不易做極小，優先錫球焊方案。

3. 免預剝漆脈沖激光錫焊(直焊型漆包線)

利用脈沖激光瞬時局部高溫，直接分解直焊漆包線表層絕緣漆，同步完成焊料浸潤焊接，省去獨立剝漆工序;僅適配直焊漆包線，普通聚酯亞胺漆包線不適用，容易出現漆層殘留虛焊隱患。

三、核心技術優勢

非接觸無機械應力：無烙鐵頭、電極頭接觸施壓，徹底避免超細漆包線受壓斷裂，也不會壓傷、刮傷 FPC 薄焊盤，適配超薄柔性基材。

熱輸入可控，保護 FPC 基材：毫秒?亞毫秒短時加熱，熱量只集中焊點區域，熱影響區控制在 0.1mm 以內，PI 基材不會碳化起泡，周邊指紋傳感芯片不受熱沖擊。

激光一體化剝漆焊接：脈沖激光定點氣化漆包線絕緣層，無需機械刮漆、化學剝漆，無化學殘留腐蝕風險，滿足 RoHS，剝漆長度一致性好，銅線損傷極低。

焊點一致性高，電氣性能穩定：錫球 / 送絲定量輸出，焊點尺寸穩定;焊點接觸電阻低，高低溫循環、跌落振動后，指紋信號傳輸不易出現偶發失靈。

視覺自動補償：同軸 CCD 視覺識別 FPC 形變、漆包線位置偏移，自動修正焊接坐標，抵消柔性件裝配公差，良率穩定，適配自動化流水線生產。

四、量產關鍵工藝參數要點

激光器選型：光纖激光 / 半導體激光;脈沖模式用于剝漆，連續 / 調制脈沖用于熔融焊錫;能量不可過高，防止錫料飛濺形成錫珠造成模塊短路。

光斑控制：光斑 0.05?0.15mm，光斑大小略小于 FPC 焊盤，避免激光直接灼燒 FPC 基材。

保護氣體：高純氮氣吹掃焊點區域，抑制焊料氧化，降低飛濺，提升焊點潤濕效果。

焊料選擇：低溫 SnBi 焊料可進一步降低峰值溫度，保護熱敏 FPC;高可靠性場景選用錫銀銅焊料。

工裝夾具：FPC 需要柔性壓合工裝，既要固定焊盤，又不能過度擠壓造成 FPC 變形;漆包線圈需要限位，避免焊接時線材跑動偏移。

五、常見缺陷與對策

虛焊、浸潤不良：漆包線絕緣層沒有完全氣化;優化脈沖剝漆能量、剝漆長度;檢查焊盤鍍金層氧化。

漆包線燒斷：激光能量過大、作用時間過長;降低峰值功率，縮短出光時間，采用脈沖分段加熱。

FPC 局部燒黑碳化：光斑偏移到 PI 基材;優化視覺定位，限制光斑尺寸，調整工裝保證焊盤完全覆蓋光斑。

錫珠飛濺短路：能量過高，缺少氮氣保護;降低激光功率，開啟氮氣吹掃，優化錫球大小。

焊點拉力不足：錫量不足，浸潤不充分;調整錫球規格或送錫量，優化焊接溫度曲線。

六、行業應用價值

指紋解鎖模組向小型化、超薄化發展，F(xiàn)PC 焊盤、感應線圈漆包線持續微型化，傳統工藝已經達到物理極限。激光錫焊解決了超薄 FPC 與微米級漆包線互連的熱損傷、機械損傷兩大痛點，既保證指紋信號傳輸可靠性，又提升自動化產線良率，廣泛應用手機、平板、智能門鎖指紋識別模塊生產。

七、松盛光電激光錫焊的優勢

松盛光電深耕精密激光錫焊領域，針對指紋解鎖FPC柔性面板與超細漆包線微焊接痛點，打造高適配、高穩定的專屬焊接解決方案，核心優勢突出，適配規模化精密量產。

一、精準恒溫控溫，杜絕焊接損傷：設備搭載自研激光、CCD視覺、紅外測溫三點同軸光路，搭配PID閉環溫控系統，可將焊點溫度波動精準控制在±5℃。徹底解決傳統焊接溫度不穩導致的FPC基材碳化、鼓泡、漆包線燒斷、虛焊等不良問題，最大程度保護超薄柔性FPC與微米級漆包線基材。

二、微米級精密加工，工藝一體化：依托高精度視覺定位系統，實現微米級焊接定位，光斑可調可控。采用非接觸式加工模式，無需機械施壓，可一站式完成漆包線激光剝漆、精準焊接，熱影響區極小，不損傷周邊精密線路，完美適配指紋模組微型化、高密度焊點生產需求。

三、多工藝兼容，量產穩定性高：設備全面兼容錫絲、錫球、錫膏多種焊接工藝，適配不同規格漆包線與FPC焊盤焊接需求。焊接錫料利用率高，焊點成型均勻、一致性強，有效減少錫珠、連錫、虛焊等缺陷，大幅提升產品良率與焊點抗拉、導電性能。

四、高度適配自動化，降本增效：整機采用模塊化設計，焊接數據全程可追溯，可無縫對接自動化流水線。同時配備專業工藝調試團隊，針對3C電子、精密傳感器等行業場景提供定制化落地方案，有效降低產線調試難度與運維成本，助力企業高效量產。
