激光錫焊技術在MiniLED工藝領域的應用及發展趨勢

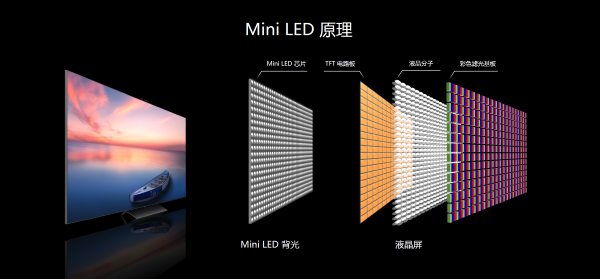

一、淺談 Mini LED

Mini LED 技術是一種新的顯示屏領域科技技術，應用主要體現在顯示屏上!

Mini LED 主要參照意義是相較于傳統LED、LCD屏等現有及過往顯示領域技術的突破與革新，從消費者角度可以簡單理解Mini LED顯示技術是傳統LCD屏幕的升級版，主要可以有效提升對比度、增強畫面表現力。

Mini LED 可以替代LCD顯示屏中的傳統LED背光源，具有節能、輕薄化、寬色域、超高對比度、精細動態分區的特點，可以大幅提升LCD面板的顯示效果，除此之外Mini LED技術的屏幕還擁有長壽命、不易燒屏等優勢，實現規模量產后成本還會比OLED屏幕更低。

Mini LED 技術除了可以應用在電視上，還會應用到平板電腦、手機、手表等智能設備上，更有顯示技術行業領域相關核心團隊探討爆料，這或是未來全面屏顯示工藝與覆蓋性柔性曲面屏顯示工藝突破的關鍵!

二、Mini-LED 制造工藝環境固晶后段制程面臨的難點

1、一塊電路板上面9000多顆芯片，數量多，傳統回流焊工藝晶粒立碑現象占比增大。

2、黑色PCB基板非常敏感，容易過熱和燃燒，傳統回流焊工藝PCB基板翹曲現象加劇。

3、2個pad之間距離很小(60μm)，晶粒焊接精度空前提高。

急需探尋一種方法措施用于緩沖、解決上述難題，為產品的量產良率、效率提供保障!

三、激光錫焊接技術 在 Mini-LED 制造工藝環境的應用

Mini-Led 顯示是由數量眾多的LED芯片晶粒按照一定的規則在驅動電路基板上排布組成的陣列形成，其封裝時需要精密的焊接工藝。

激光焊接是利用瞬時高能量激光束作為熱源的焊接方式，具備熱影響區域小、焊接速度快、焊接質量高等眾多優點，廣泛應用于精密焊接激光焊接領域，很好地契合到了 Mini-Led 封裝領域。

奧萊光電恒溫同軸視覺振鏡加工系統

奧萊光電針對MiniLED市場需求自主研發的恒溫同軸視覺振鏡加工系統 能夠有效地應對 Mini-LED 制造工藝環節固晶后段難點。恒溫同軸視覺振鏡加工系統專為滿足有高精度定位要求的焊接對象而設計，CCD觀測的圖像與激光光束焦點，完全同軸，F(xiàn)-theta鏡頭及照明光源配套可實現“ 所見 即所得 ”的激光加工。校正后的激光加工絕對位置精度可達到0.02mm以上。與軟件配合使用可以幾乎完全克服振鏡溫飄誤差帶來的額加工位置誤差。

恒溫同軸視覺振鏡加工系統特點

1.激光隨溫度控制;

2.提供機器視覺軟件定制服務;

3.掃描范圍內激光聚集性能一致;

4.標準接口適用絕大數振鏡;

5.場鏡完美消色差設計;

6.監控視場隨動振鏡掃描;

7.單色光照明設計提高觀測清晰度;

8.振鏡掃描系統集成同軸監控;

恒溫同軸視覺振鏡加工系統適用領域

適用PCB板電焊，焊錫，金屬，非金屬材料的焊接，miniLED脫焊，塑料焊接，燒結，3C電子行業，通訊行業，半導體行業，手機攝影頭行業等，在教學科研，加熱及自動化生產線特殊焊接，國防及航空航天等行業也有廣泛應用，工藝的自動化等，由于具有對焊接對象的溫度進行實時高精度控制特點，尤其適用于焊點周邊存在無法耐高溫部件和熱敏元器件的高精度焊錫加工。
