激光錫焊在寵物定位追蹤器生產中的應用

隨著寵物經濟的蓬勃發展，寵物智能穿戴設備正朝著微型化、多功能化方向快速迭代。以寵物狗貓 4G 全球定位跟蹤器為例，其核心模塊需集成實時 GPS/AGPS/LBS 定位、SOS 緊急呼叫、步器、地理圍欄等多項功能于僅 35×20×5.8mm 的微型空間內，這對內部電子元件的精密焊接提出了近乎苛刻的要求：

焊盤尺寸微小：傳感器、天線、芯片等元件的焊盤間距需低至 0.1 - 0.25mm;計熱敏感元件保護：微型模塊中多采用熱敏感材料(如柔性電路板、MEMS 傳感器)，傳統焊接易造成熱損傷;

高可靠性需求：設備需在復雜戶外環境中長期穩定運行，焊點需具備抗振動、耐腐蝕等特性。

松盛光電激光錫焊憑借其非接觸式焊接、微米級精度控制及全流程自動化等核心優勢，成為破解上述難題的行業標桿，助力寵物定位跟蹤器實現性能與可靠性的雙重突破。

一、微型全球定位跟蹤模塊的功能與特點

(一)豐富且實用的功能

實時定位功能：寵物狗貓 4G 全球定位系統跟蹤器具備實時 GPS/AGPS/LBS 定位功能。通過全球定位系統(GPS)，能夠精確獲取寵物的地理位置信息，定位精度可達數米之內。而輔助全球衛星定位系統(AGPS)則借助移動通信網絡基站信息，在 GPS 信號不佳的環境下，如室內、高樓林立區域，快速實現定位，大大提升了定位的及時性和準確性。基于移動基站定位的 LBS 功能，作為前兩者的補充，進一步確保在復雜環境下也能掌握寵物的行蹤。

多重安全保障功能：SOS 功能為寵物安全提供了緊急救援通道。當寵物遇到危險時，觸發 SOS 功能，跟蹤器會立即向預設的家庭號碼發出求救信號，方便主人及時采取措施。地理圍欄警報提醒功能則允許主人在手機應用上設置虛擬圍欄，一旦寵物超出設定的范圍，主人會立即收到警報通知，有效防止寵物走失。

健康與生活管理功能：計步器功能可以記錄寵物的日常運動量，幫助主人了解寵物的健康狀況。歷史軌跡功能則讓主人能夠查看寵物在一段時間內的行動路線，更好地了解寵物的生活習性。鬧鐘和班級模式的設置，可根據主人的需求，在特定時間開啟或關閉某些功能，例如在寵物休息時間關閉不必要的功能以節省電量，在寵物外出活動時開啟所有功能以確保安全。同時，省電功能通過智能算法，在不影響設備基本功能的前提下，最大限度地降低功耗，延長設備續航時間。

(二)緊湊的尺寸設計

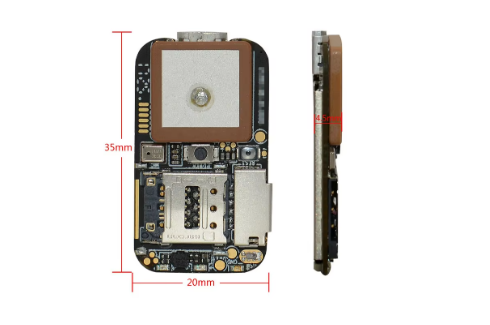

該微型全球定位跟蹤模塊尺寸僅為 35×20×5.8mm，如此緊湊的尺寸設計，在滿足多種功能集成的同時，還需確保各電子元件之間的高效連接。這對焊接工藝提出了極高的要求，需要焊接設備具備高精度、高穩定性以及對微小焊點的精準控制能力。

二、微型全球定位跟蹤模塊焊接的挑戰

(一)高精度焊接需求

微小元件焊接難度大：模塊內集成了眾多微小的電子元件，如微型芯片、貼片電阻電容等。這些元件的引腳間距極小，通常在 0.2 - 0.5mm 之間，對焊接精度要求極高。傳統焊接方式難以實現如此高精度的焊接，容易出現虛焊、短路等問題，影響模塊的性能和可靠性。如今，隨著技術發展，部分元件引腳間距甚至低至 0.15 - 0.25mm，進一步加大了焊接難度。

焊點質量要求高：由于模塊功能復雜，每個焊點都承擔著重要的電氣連接任務。一個焊點出現問題，可能導致整個模塊部分功能失效甚至完全無法工作。因此，焊點必須具備良好的導電性、機械強度和抗疲勞性能，以確保模塊在長期使用過程中穩定運行。在復雜戶外環境下，焊點需承受振動、溫度變化等影響，對其質量要求更為嚴苛。

(二)熱敏感元件的保護

元件對溫度敏感：模塊中的一些關鍵元件，如 GPS 芯片、通信模塊等，對溫度極為敏感。在焊接過程中，若溫度過高或加熱時間過長，可能會導致元件性能下降甚至損壞。例如，GPS 芯片在高溫下可能會出現頻率漂移，影響定位精度;通信模塊過熱則可能導致信號傳輸不穩定。此外，模塊中常見的柔性電路板、MEMS 傳感器等熱敏感材料，也極易因傳統焊接方式產生熱損傷。

精確溫度控制的必要性：為了保護這些熱敏感元件，焊接過程中必須精確控制溫度，確保在焊料熔化的同時，將熱影響控制在最小范圍內。這就要求焊接設備具備快速升溫、精準控溫以及迅速降溫的能力。

(三)復雜的焊接環境

空間限制：模塊的緊湊尺寸導致焊接空間有限，傳統焊接工具難以在狹小空間內靈活操作。這需要焊接設備具備小巧靈活的焊接頭，能夠深入到模塊內部進行精準焊接。

多材質焊接挑戰：模塊中包含多種不同材質的元件和線路板，如銅、鋁、陶瓷以及各種復合材料。不同材質的熱膨脹系數、熔點等物理性質差異較大，在焊接過程中容易產生應力集中，導致焊點開裂或連接不可靠。因此，焊接設備需要能夠適應多種材質的焊接需求，通過優化焊接參數，實現不同材質之間的良好結合。

三、松盛光電激光錫焊的技術優勢

(一)高精度定位與焊接

先進的視覺定位系統：松盛光電激光錫焊配備了高精度的視覺定位系統，采用高分辨率工業相機和先進的圖像識別算法，能夠快速準確地識別焊接位置。定位精度可達 ±2μm，確保錫球能夠精確放置在微小的焊盤上。設備搭載進口伺服電機定位系統，進一步提升定位精度至 ±0.05mm，結合可調激光光斑，輕松實現 0.15mm 焊盤和 0.25mm 間距的精密焊接，完美匹配追蹤器電路板的高密度設計需求。在焊接微型全球定位跟蹤模塊時，視覺定位系統能夠清晰地捕捉到元件引腳和焊盤的位置信息，引導激光束進行精準焊接，有效避免了因定位偏差導致的焊接缺陷。

精密的運動控制系統：設備搭載的精密運動控制系統，具備高速度、高精度的運動性能。其直線運動定位精度可達 ±5μm，重復定位精度可達 ±3μm，能夠?qū)崿F(xiàn)焊接頭在三維空間內的精準移動。在焊接過程中，焊接頭能夠按照預設的路徑和速度，快速、穩定地將錫球輸送到焊接位置，并在激光的作用下完成焊接。這種高精度的運動控制能力，使得松盛光電激光錫焊能夠應對微型全球定位跟蹤模塊復雜的焊接需求，確保每個焊點的位置和質量都符合高標準要求。

(二)精準的溫度控制

高功率密度激光器：松盛光電激光錫焊采用了高功率密度的激光器，能夠在短時間內提供足夠的能量使錫球迅速熔化。以 DY - 型激光錫球焊錫機為例，其激光器功率范圍為 50 - 300W，可根據焊接需求進行靈活調整。在焊接微型全球定位跟蹤模塊時，通過精確控制激光功率和脈沖寬度，能夠?qū)崿F(xiàn)對焊接溫度的精準控制。例如，在焊接熱敏感元件時，可將激光功率設置在較低水平，同時縮短脈沖寬度，以減少熱量輸入，避免元件過熱損壞。設備通過實時溫度反饋系統和環形光斑設計，可精準控制焊接區域溫度，將熱影響區縮小至 0.5mm2 以下，避免對周圍熱敏感元件(如柔性電路板、芯片封裝)造成熱應力損傷，確保焊接后模塊電氣性能穩定。

實時溫度監測與反饋系統：設備配備了實時溫度監測與反饋系統，通過高精度紅外測溫傳感器，能夠?qū)崟r監測焊接區域的溫度變化。測溫精度可達 ±1°C，采樣頻率高達 10kHz。一旦檢測到溫度偏差，系統會立即自動調整激光功率或焊接時間，確保焊接溫度始終保持在設定范圍內。這種實時溫度監測與反饋機制，能夠有效保證焊接過程的穩定性和一致性，提高焊點質量。

(三)適應復雜焊接環境

小巧靈活的焊接頭設計：松盛光電激光錫焊的焊接頭采用了小巧靈活的設計，能夠輕松深入到微型全球定位跟蹤模塊的狹小空間內進行焊接。焊接頭的直徑最小可達 3mm，長度可根據實際需求進行定制。在焊接過程中，焊接頭能夠在不影響周圍元件的情況下，對目標焊點進行精準焊接，有效解決了模塊空間限制帶來的焊接難題。

多材質焊接工藝優化：針對微型全球定位跟蹤模塊中多種材質的焊接需求，松盛光電激光錫焊內置了豐富的焊接工藝庫，涵蓋了不同材質組合的焊接參數。通過對錫球成分、激光能量、焊接時間等參數的優化，能夠?qū)崿F(xiàn)銅、鋁、陶瓷等多種材質之間的良好焊接結合。在焊接銅與陶瓷材質時，通過調整錫球中合金元素的比例，結合合適的激光參數，能夠在兩種材質之間形成牢固的冶金結合，提高焊點的強度和可靠性。

(四)非接觸式焊接與高良品率

零物理損傷，保障微型元件完整性：針對寵物追蹤器中攝像頭模組、微型天線、MEMS 傳感器等脆弱元件，松盛光電激光錫焊采用非接觸式激光加熱技術，通過高能量密度的激光束精準熔化錫球，無需機械壓力或烙鐵接觸，徹底消除靜電干擾和物理摩擦導致的元件損傷風險。

高良品率與一致性：采用全自動化焊接流程與 CCD 視覺對位系統，設備可自動識別焊點位置并修正偏移，良品率高達 99.6%，顯著降低返修成本，滿足寵物追蹤器批量化生產的嚴苛要求。

四、激光錫球焊在寵物定位模塊中的關鍵應用場景

(一)天線模塊焊接：確保信號穩定性

寵物追蹤器的 4G/LBS 天線需在微小空間內實現低損耗信號傳輸。松盛光電激光錫焊通過錫球直徑精準控制(0.15?- 0.9mm 可選)，在陶瓷天線基板上形成飽滿無氣孔焊點，焊后電阻值降低 20%，顯著提升信號接收靈敏度與傳輸距離。

(二)傳感器焊接：保障功能可靠性

MEMS 加速度計(計步功能)：采用低熔點錫球與脈沖激光模式，焊接時間縮短至 0.2 秒，避免傳感器內部結構受熱變形;

GPS 模塊：通過氮氣保護焊接環境，防止焊點氧化，確保定位數據精準度。

(三)電池與電源管理芯片焊接：延長續航與安全性

針對微型鋰離子電池連接片焊接，設備通過多軸機械臂路徑規劃，實現異形焊點的均勻填充，焊點抗拉強度提升 30%，有效防止因振動導致的接觸不良。同時，無助焊劑工藝杜絕了化學殘留對電池壽命的影響。

五、松盛光電激光錫焊的實際參數與應用效果

(一)實際參數

激光參數：以 DY - LS型激光錫球焊錫機為例，其激光波長為 1064nm，這種波長的激光能夠被錫球和焊接材料有效吸收，轉化為熱能實現焊接。激光脈沖寬度可在 0.1 - 2ms 之間調節，通過調整脈沖寬度，可以控制錫球的熔化速度和焊接過程中的熱輸入量。激光頻率范圍為 1 - 50kHz，較高的頻率能夠?qū)崿F(xiàn)快速焊接，提高生產效率，同時也能保證焊點的質量。

錫球輸送參數：設備的錫球輸送系統能夠精確控制錫球的輸送量和輸送速度。錫球直徑可適配 0.15 - 1.8mm 的多種規格，滿足不同焊點大小的需求。錫球輸送速度最高可達每秒 10 個，能夠根據焊接節奏快速、準確地將錫球輸送到焊接位置。在焊接微型全球定位跟蹤模塊時，可根據焊點的大小和分布密度，靈活調整錫球輸送參數，確保焊接過程的高效進行。

焊接速度與效率：松盛光電激光錫焊的焊接速度極快，在焊接微型全球定位跟蹤模塊時，平均每個焊點的焊接時間僅需 0.3?秒。結合其高精度的定位和快速的錫球輸送系統，每小時可完成數千個焊點的焊接，大大提高了生產效率。以一條生產線配備 5 臺 DY - LS型激光錫球焊錫機為例，每天可完成數萬個微型全球定位跟蹤模塊的焊接任務，滿足了大規模生產的需求。

(二)應用效果

高焊接質量與可靠性：通過松盛光電激光錫焊焊接的微型全球定位跟蹤模塊，焊點質量優良，具有良好的導電性和機械強度。經專業檢測機構測試，焊點的抗拉力強度可達 5N 以上，能夠承受一定的外力沖擊，確保模塊在使用過程中不會因焊點松動而出現故障。在實際應用中，采用松盛光電激光錫焊焊接的寵物狗貓 4G 全球定位系統跟蹤器，經過長時間的使用和各種環境的考驗，故障率極低，定位精度始終保持穩定，為寵物主人提供了可靠的寵物安全保障。

低不良率與高成品率：由于松盛光電激光錫焊具備高精度的定位、精準的溫度控制和良好的焊接工藝適應性，有效降低了焊接過程中的不良率。在大規模生產中，焊接不良率可控制在 0.5% 以內，大大提高了產品的成品率。這不僅減少了因焊接缺陷導致的產品報廢和返工，降低了生產成本，還提高了企業的生產效率和經濟效益。

六、行業應用案例與客戶價值

(一)案例：某頭部寵物科技公司 4G 追蹤器量產項目

需求：焊接精度 ±0.2mm，日產能 5 萬件，焊點抗跌落測試≥1.5 米;

解決方案：采用 DY -光纖激光定制機型，搭配環形光斑與智能溫控模塊;

成果：良品率從 92% 提升至 99.8%，生產成本降低 25%，產品通過 IP68 防水認證。

(二)客戶價值總結

縮短上市周期：自動化焊接減少人工調試時間，研發周期壓縮 30%;

提升產品競爭力：高可靠性焊點助力通過 FCC、CE 等國際認證;

環保合規：無鉛錫球與免清洗工藝符合 RoHS 標準。

七、未來展望：激光錫球焊技術賦能智能穿戴新生態

隨著 5G 與物聯網技術的普及，寵物追蹤器將進一步集成生物識別、健康監測等高端功能。松盛光電將持續迭代超精密焊接算法與 AI 質量檢測系統，推動激光錫球焊技術在微型電子制造領域的深度滲透，為全球?qū)櫸镏悄茉O備廠商提供更高效、更智能、更環保的焊接解決方案。
